Las Vegas - Die Schaltung und Berechnung
Die Schaltung zu Las Vegas habe ich selbst entworfen und berechnet. Sollte jemand Verbesserungsvorschläge haben oder Fehler finden, bitte Mail an mich. Fangen wir also bei dem Aufbau eines einzelnen Kanals an (Klick auf die Bilder zum vergrößern): |
||

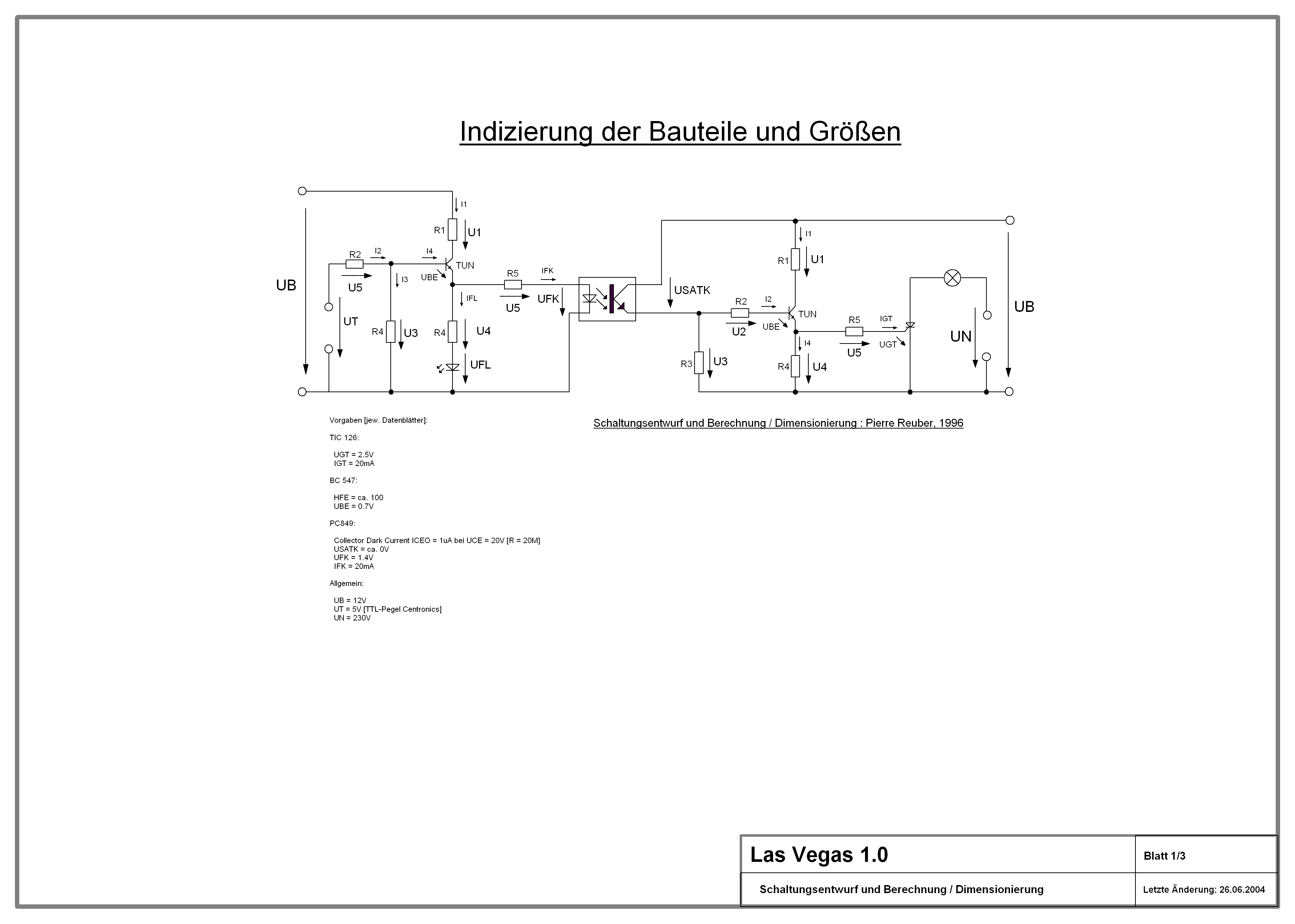

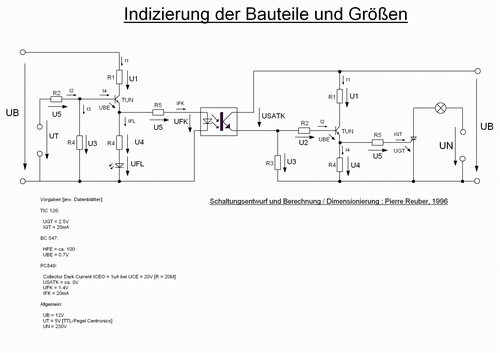

Die Dimensionierung und Berechnung begann mit dem prinzipiellen Schaltungsentwurf. Zur Laststeuerung sollte ein Thyristor oder Triac dienen und der Steuerteil zum Centronics-Interface sollte durch einen Optokoppler vom Lastteil getrennt sein. Der Rest der Schaltung besteht dann nur noch aus Transistoren als Schaltverstärker und ein paar Widerständen zur Strombegrenzung bzw. Arbeitspunkteinstellung. Ich entschied mich schließlich für folgenden Schaltungsaufbau: |
||

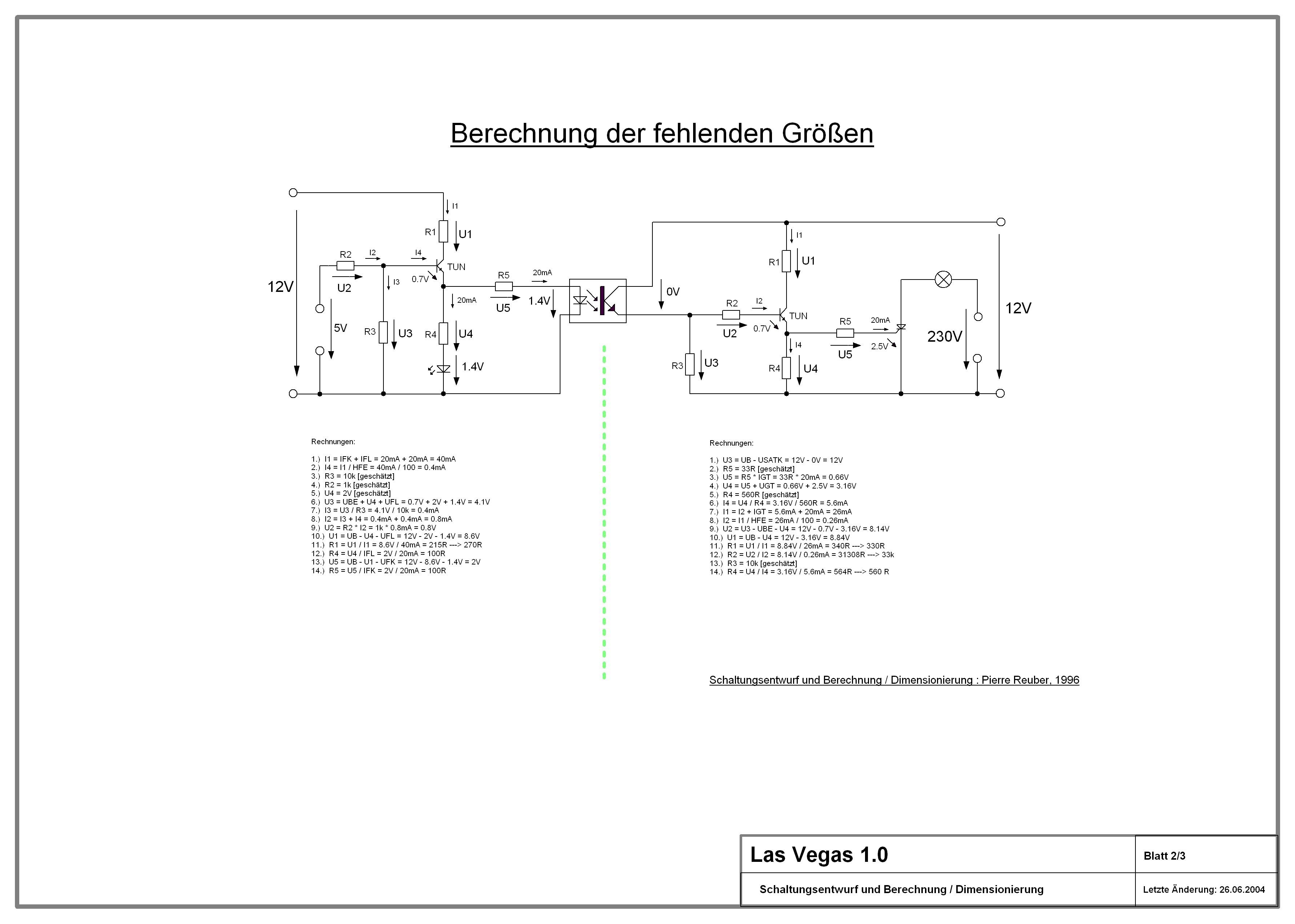

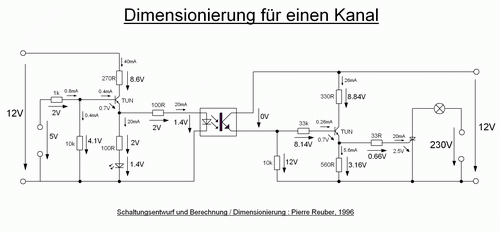

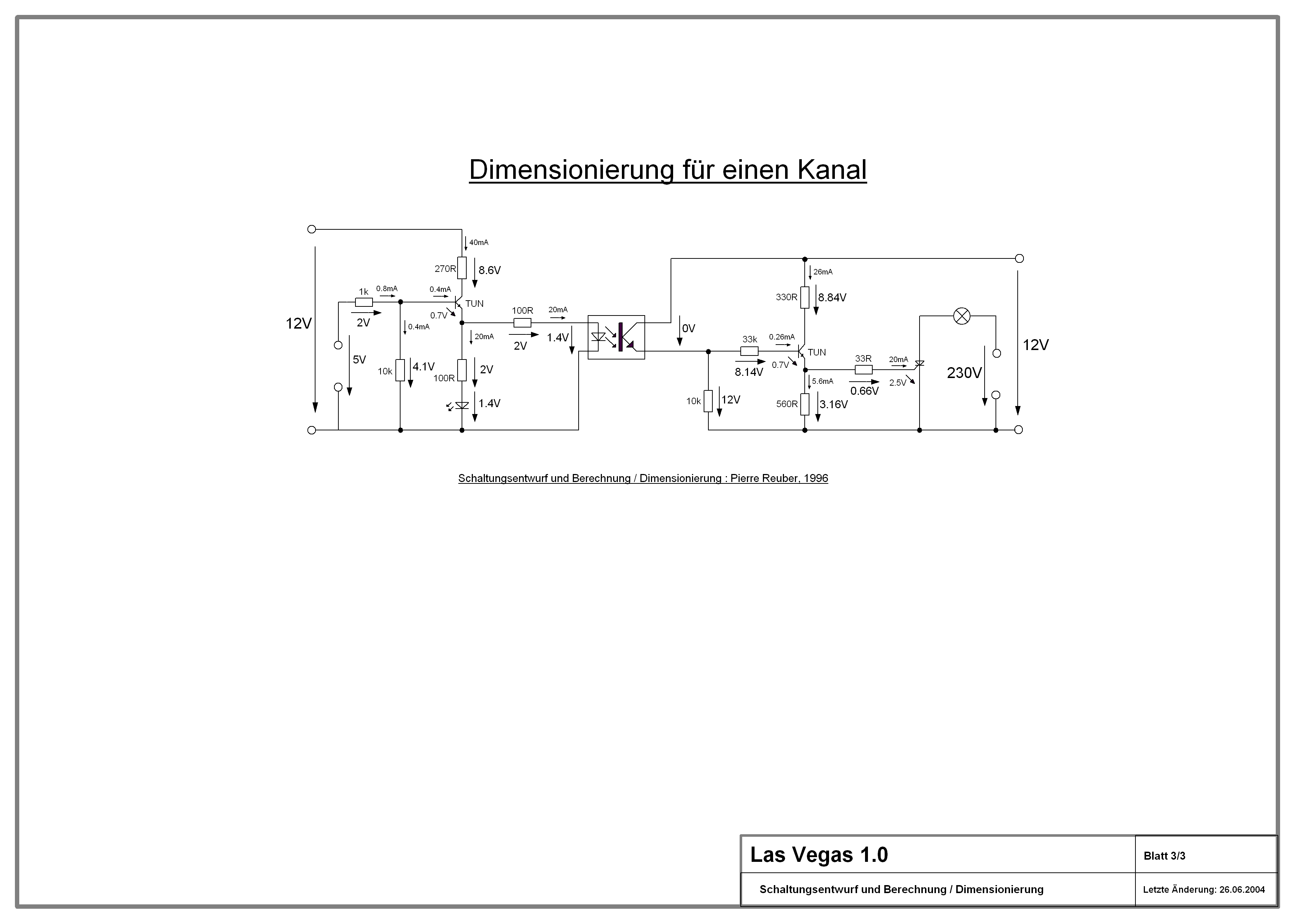

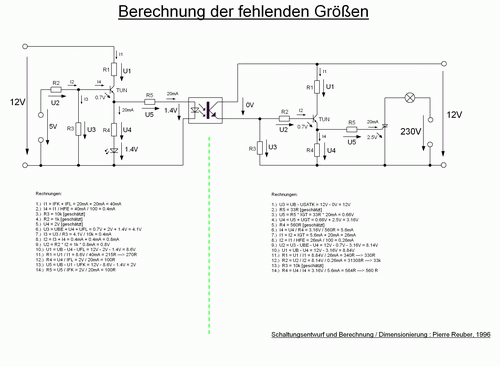

Aus dem Plan sind auch schon die wichtigsten Daten für den verwendeten Optokoppler (hier ein PC 849), den Thyristor (TIC 126) und den TUN (BC 547) ersichtlich. Datenblätter zu den verwendeten Bauteilen gibt es in der Download-Sektion. Der Rest der Arbeit beschränkte sich auf die Berechnung der richtigen Widerstandswerte: |
||

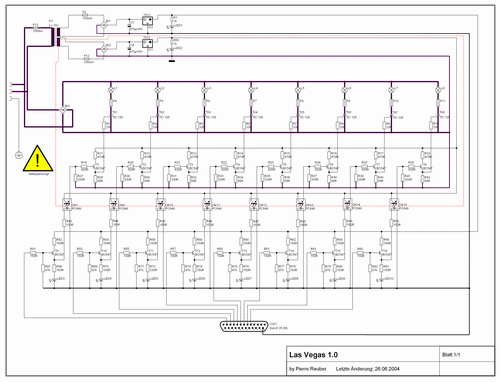

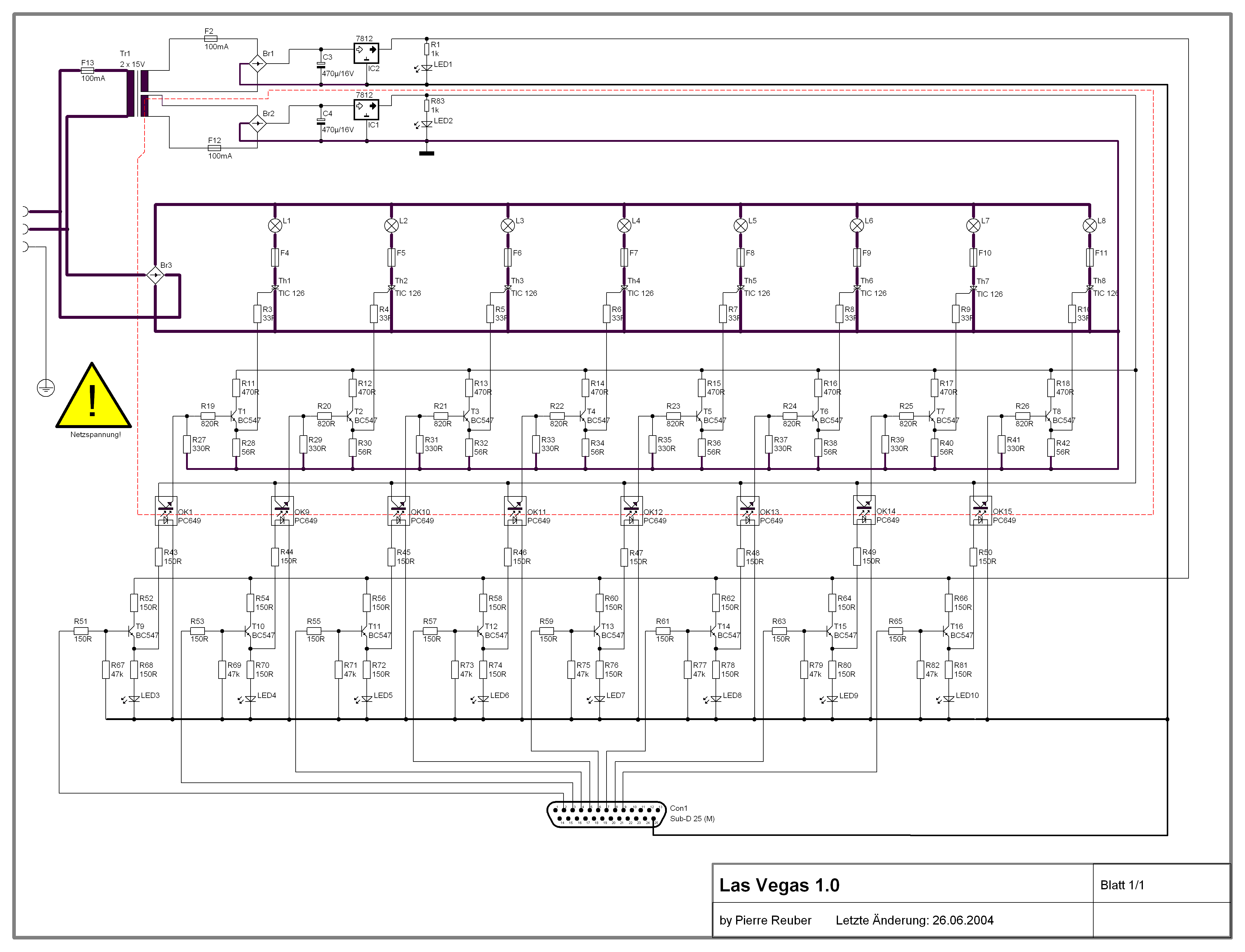

Nach der Berechnung folgte dann der Test und: Es klappt! Im nächsten Schritt wurde der Schaltplan auf 8 Kanäle erweitert und ein Platinenlayout entworfen. Der endgültige Schaltplan von Las Vegas 1.0 sieht also so aus: |
||
Wie auch schon vorher beschrieben, ist die Schaltung sicher noch nicht optimal. Für die Zukunft sind schon mal folgende Verbesserungen geplant:
Für Verbesserungsvorschläge
eurerseits bin ich aber auch zu haben. Einfach Mail
an mich. |
||
